В мире инженерных систем, где потоки жидкостей и газов должны двигаться в строго определенном направлении, обратные клапаны играют роль незаменимых стражей. Их основная задача — предотвращать обратное течение, которое может привести к серьезным сбоям в работе оборудования, повреждению труб и снижению эффективности всего процесса. Эти, на первый взгляд, простые устройства являются ключевыми компонентами в системах водоснабжения, отопления, вентиляции, нефтегазовой промышленности и многих других отраслях. Чтобы глубже изучить разнообразие типов и применение обратных клапанов, можно ознакомиться с материалами по ссылке: http://www.rtmt.ru/catalog/obratnaya-armatura/klapany-obratnye/.
Фундамент надежности: принцип работы и виды обратных клапанов
Основная функция обратного клапана заключается в автоматическом перекрытии потока при изменении его направления. Это достигается за счет конструктивных особенностей, где под действием давления среды подвижный элемент (затвор) открывает проход, а при снижении или изменении направления потока возвращается в исходное положение, герметично закрывая его.
Механизмы действия: как работает клапан?
Принцип работы обратного клапана основан на использовании разницы давлений. В прямом направлении поток среды воздействует на затвор (например, диск, шарик или мембрану), преодолевая силу упругости пружины (если она есть) или собственную массу. Это приводит к открытию прохода и свободному движению среды. Когда направление потока изменяется или давление падает ниже определенного уровня, сила, действующая на затвор, меняется. Пружина или вес затвора возвращают его в положение, перекрывающее проход, предотвращая тем самым обратное течение.
- Прямое направление потока: Давление среды преодолевает сопротивление затвора, открывая клапан.
- Обратное направление потока: Давление среды действует на затвор с обратной стороны, прижимая его к седлу и герметично закрывая проход.
- Отсутствие потока: Собственный вес затвора или упругость пружины удерживают клапан в закрытом положении.
Классификация по конструкции: многообразие решений
Существует множество типов обратных клапанов, каждый из которых оптимизирован для определенных условий эксплуатации. Основные виды включают:
- Подъемные (клапанные) обратные клапаны: Это, пожалуй, самый распространенный тип. В них поток перемещает диск или другую подвижную часть, которая поднимается и опускается в седле. Бывают с вертикальным и горизонтальным расположением оси движения затвора.
- Поворотные (захлопающие) обратные клапаны: В них затвор представляет собой диск, который поворачивается на оси. При прямом потоке он отклоняется, а при обратном – прижимается к седлу.
- Шаровые обратные клапаны: Вместо диска используется шарик. Шарик под давлением жидкости поднимается и открывает проход, а при обратном потоке опускается в специальное седло, герметично перекрывая его.
- Мембранные обратные клапаны: Используют гибкую мембрану, которая при прямом потоке прогибается, а при обратном – прижимается к отверстию, перекрывая его.
- Гидравлические затворы (сифоны): Хотя это не совсем клапан в классическом понимании, они выполняют схожую функцию, сохраняя водяной затвор, который препятствует проникновению запахов или газов.
Выбор конкретного типа зависит от рабочей среды (жидкость, газ, пар), ее температуры и давления, требуемой герметичности, а также от условий монтажа.
Материалы и конструктивные особенности: залог долговечности
Материалы, из которых изготавливаются обратные клапаны, играют решающую роль в их надежности, долговечности и устойчивости к агрессивным средам. Конструктивные особенности также влияют на эффективность работы и удобство монтажа.
Материаловедение: от чугуна до полимеров
Материал корпуса клапана выбирается исходя из свойств рабочей среды:
- Чугун: Широко используется для корпусов клапанов, работающих с водой и неопасными жидкостями при умеренных температурах и давлениях. Прочный и относительно недорогой.
- Нержавеющая сталь: Применяется для работы с агрессивными средами, в пищевой и химической промышленности, а также при высоких температурах и давлениях. Обладает высокой коррозионной стойкостью.
- Латунь: Часто используется в системах водоснабжения и отопления небольших диаметров. Хорошо противостоит коррозии.
- Пластик (ПВХ, ПП): Применяется в системах водоподготовки, химической промышленности, для работы с агрессивными, но невысокотемпературными средами. Легкий и устойчивый к коррозии.
Материал уплотнительных элементов (седло, мембрана) также важен. Для обеспечения герметичности часто используют резину (EPDM, NBR), фторопласт (PTFE) или металл.
Конструктивные аспекты: что важно знать?
Помимо материала, на эффективность клапана влияют и другие конструктивные особенности:
Таблица конструктивных характеристик:
| Характеристика | Значение | Влияние |
|---|---|---|
| Тип соединения | Фланцевое, резьбовое, межфланцевое, сварное | Определяет способ монтажа и герметичность соединения с трубопроводом. |
| Рабочее давление | Номинальное давление (PN) | Максимальное давление, которое клапан может выдерживать при рабочей температуре. |
| Рабочая температура | Диапазон температур | Максимальная и минимальная температура, при которой клапан сохраняет свои рабочие свойства. |
| Диаметр условного прохода (DN) | Размер в мм | Соответствует внутреннему диаметру трубы, с которой монтируется клапан. |
| Тип затвора | Диск, шарик, мембрана, лепесток | Влияет на скорость срабатывания, герметичность и сопротивление потоку. |
Особое внимание следует уделить наличию пружины. Пружинные клапаны срабатывают быстрее и обеспечивают более полную герметичность, но могут создавать дополнительное сопротивление потоку. Беспружинные клапаны проще по конструкции и имеют меньшее гидравлическое сопротивление, но могут срабатывать медленнее.
Прикладные аспекты: где и почему нужны обратные клапаны
Сферы применения обратных клапанов чрезвычайно широки, поскольку они решают фундаментальные задачи поддержания нужной направленности потоков во множестве технических систем.
Системы водоснабжения и отопления: предотвращение проблем
В системах водоснабжения обратные клапаны устанавливаются для защиты насосов от обратного удара (гидроудара) при их остановке, а также для предотвращения попадания загрязненной воды обратно в чистую систему. В системах отопления они используются для поддержания заданного направления циркуляции теплоносителя, предотвращения перетекания в неработающие контуры и защиты котла от более холодного обратного потока.
- Защита насосного оборудования: Предотвращает обратный ход воды, который может повредить ротор насоса.
- Предотвращение смешивания потоков: В системах разветвленной разводки исключает перетекание из одной ветки в другую.
- Поддержание давления: В некоторых случаях помогают поддерживать остаточное давление в системе.
Промышленность и энергетика: безотказная работа
В нефтегазовой, химической и энергетической промышленности обратные клапаны являются критически важными компонентами. Они обеспечивают безопасное движение агрессивных сред, предотвращают смешивание различных продуктов, защищают оборудование от повреждений, вызванных обратным давлением или потоком.
- Контроль за движением опасных сред: Предотвращают утечки и распространение токсичных или легковоспламеняющихся веществ.
- Защита турбин и реакторов: Необходимы для поддержания стабильного режима работы и предотвращения аварийных ситуаций.
- Многоступенчатые процессы: Обеспечивают последовательное прохождение реагентов через различные стадии обработки.
Вентиляция и газоснабжение: контроль воздушных потоков
В системах вентиляции обратные клапаны предотвращают подсос воздуха извне при отключении вентилятора, а также помогают разделить потоки в системах с несколькими вентиляционными агрегатами. В газоснабжении они критически важны для безопасности, предотвращая обратное течение газа, которое может привести к взрыву или повреждению газового оборудования.
- Предотвращение обратной тяги: В вентиляционных системах исключают попадание холодного или загрязненного воздуха при выключении принудительной подачи.
- Разделение воздушных потоков: Используются в сложных системах для управления направлением вентиляции.
- Безопасность газопроводов: Являются обязательным элементом для предотвращения обратного движения газа.
Выбор и установка: практические рекомендации
Правильный выбор и установка обратного клапана – залог его эффективной и долговечной работы.
Ключевые критерии выбора: что учесть?
При выборе обратного клапана следует учитывать следующие факторы:
- Тип рабочей среды: Жидкость, газ, пар, агрессивность, наличие твердых частиц.
- Параметры рабочей среды: Температура, давление (минимальное и максимальное), расход.
- Требования к герметичности: Необходимость полного перекрытия потока или допустимы небольшие утечки.
- Требования к гидравлическому сопротивлению: Некоторые процессы чувствительны к потерям давления.
- Условия монтажа: Горизонтальный или вертикальный участок трубопровода, наличие свободного пространства.
- Материал трубопровода и арматуры: Для обеспечения совместимости.
- Тип присоединения: Фланцевое, резьбовое, межфланцевое.
Часто при выборе обратного клапана ориентируются на рекомендации производителя оборудования или проектную документацию.
Монтаж и обслуживание: простые правила
Правильная установка обратного клапана – залог его корректной работы:

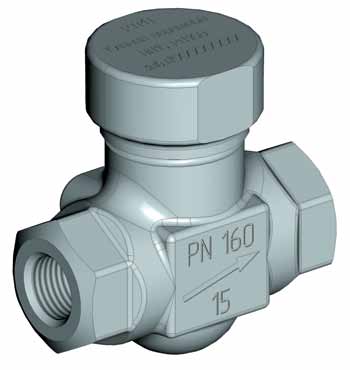

- Ориентация: Большинство обратных клапанов имеют стрелку на корпусе, указывающую направление допустимого потока. Установка должна производиться согласно этой стрелке.
- Пространство для срабатывания: Для корректного открытия и закрытия затвора клапану требуется определенное пространство. Не устанавливайте клапан непосредственно после изгибов или других препятствий, если это не предусмотрено конструкцией.
- Чистота трубопровода: Перед установкой убедитесь, что трубопровод свободен от грязи, окалины и посторонних предметов, которые могут помешать герметичному закрытию клапана.
- Регулярная проверка: Периодически проверяйте работоспособность клапана, особенно после длительных простоев системы или при эксплуатации в сложных условиях.
Обслуживание сводится к периодическому осмотру, проверке герметичности и, при необходимости, очистке или замене изношенных деталей (например, уплотнений).
Обратные клапаны, несмотря на свою кажущуюся простоту, являются неотъемлемыми элементами любой системы, где требуется строгая направленность потока. Их надежная работа обеспечивает безопасность, эффективность и долговечность всего оборудования, защищая его от разрушительных последствий обратного движения жидкостей и газов. Правильный выбор, учитывающий специфику рабочей среды и системы, а также грамотный монтаж, являются ключевыми факторами для обеспечения бесперебойного функционирования этих незаменимых устройств.
